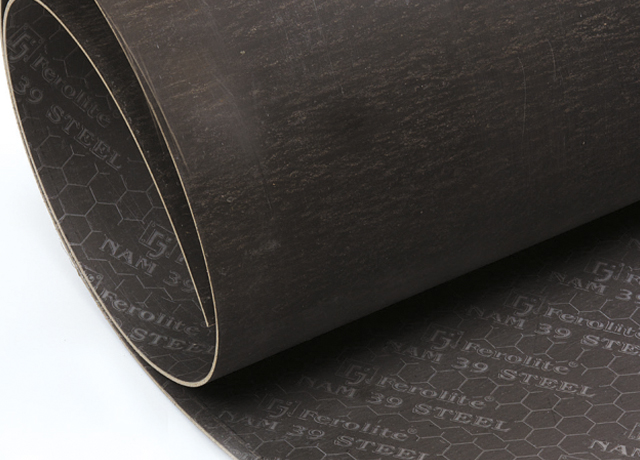

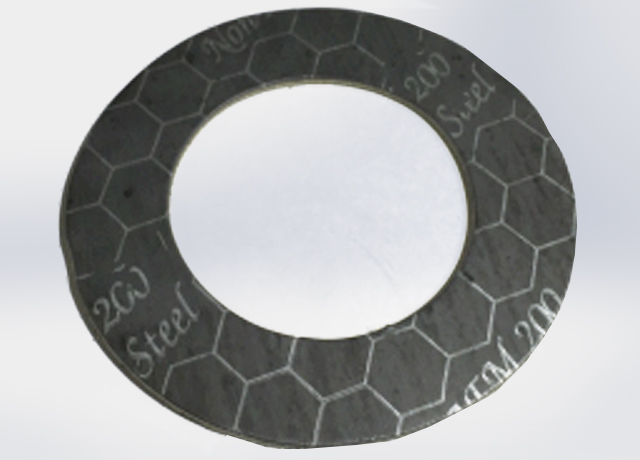

GRAFİT TELLİ flanŞ VANA CONTALARI

Grafit Telli Contalar yağa dayanıklı düşük sıcaklık ve basınçı ortamlarına uygun bir malzemedir.
Organik fiber , mineral fiber ve yüksek kaliteli elastomer bileşiminden üretilmiştir.Çelik tel örgü ile takviye edilmiştir.

PN 16 Flanş ve Vanalar için 0,80 / 1,00 / 1,50 / 2,00 / 3,00 / 4,00 / 5,00 mm
İşletme Sıcaklığı 280°C
Maksimum Dahili Çalışma Basıncı 60 Kg/cm2 (58.8 Bar)



PN 16

DIN INC İç Çap Dış Çap
15 1/2 23 48
20 3/4 28 58
25 1 34 69
32 1 1/4 41 76
40 1 1/2 48 90
50 2 58 102
65 2 1/2 72 120
80 3 90 135
100 4 116 160
125 5 135 185
150 6 160 215
200 8 215 270
250 10 270 330
300 12 330 385
350 14 368 445
400 16 420 490
450 18 470 540
500 20 520 585
550 25 560 675
600 24 610 725
700 28 711 800
800 32 810 915
900 36 915 1016
1000 40 1016 1160
1200 48 1220 1380
1400 56 1420 1520
