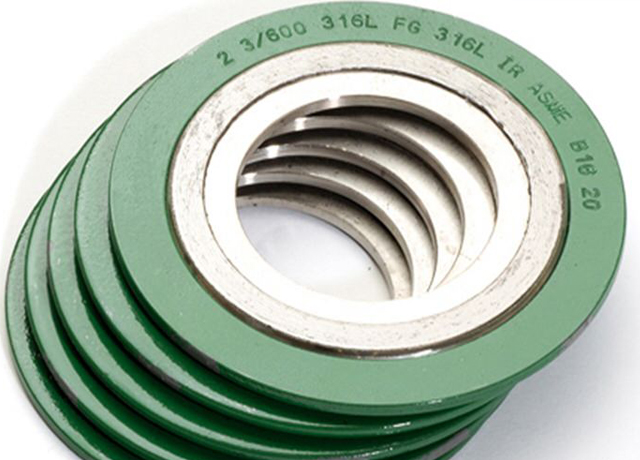

spİral SarImlI Çelİk Contalar
-LIBRE SERİSİ-

İşletmelerde spiral sarımlı çelik contalar, özellikle basınç ve sıcaklığın yüksek olduğu noktalarda (buhar,kızgın yağ vb.hatlarda) yoğun olarak kullanılmaktadır. Contalarımız 304SS çellikten ve dolgu malzemesi için saf grafit kullanılarak üretilmektedir. Aynı zamanda yine kullanım yerine ve basınç limitlerine bağlı olarak ASME (150 Lıbre ve 300 Lıbre basınç sınıflarında 1/2'den 24" kadar sürekli üretilmektedir ).

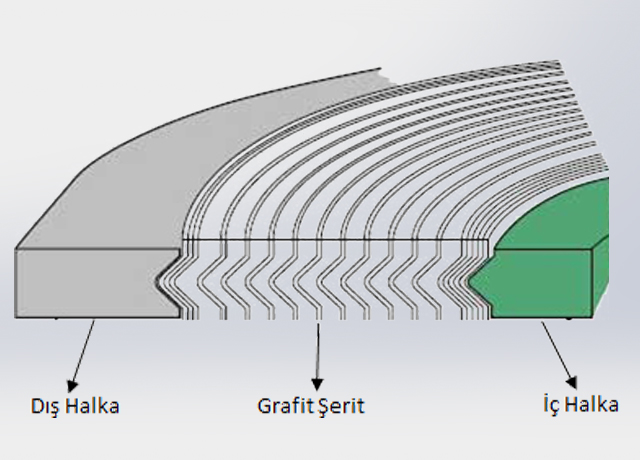

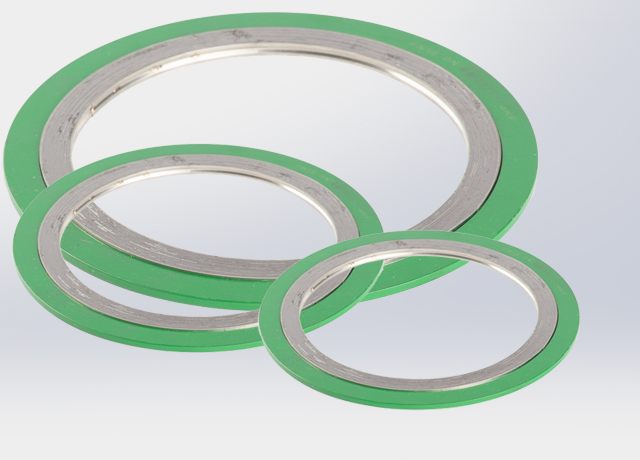

Dış ringli Spiral Sarımlı (SWG With Outher Ring)
304SS Sarım malzemeli / Saf Grafit Dolgulu
Özel Spray Boyalı Karbon Çelik Dış Ring



DIN INCH İç Ring Çapı Sarım İç Çapı Sarım Dış Çapı Merkez Ring Dış Çapı
15 1/2" 14,20 19,00 31,70 54,10
20 3/4" 20,60 25,40 39,60 57,10
25 1" 26,90 31,70 47,70 66,80
32 1.1/4" 38,10 47,70 60,40 76,20
40 1.1/2" 44,40 51,10 69,80 85,80
50 2" 55,60 69,80 85,80 104,90
65 2.1/2" 66,50 85,50 98,50 123,90
80 3" 81,000 101,60 120,60 136,60
100 4" 106,40 127,00 149,30 174,70
125 5" 131,80 155,70 177,80 196,80
150 6" 157,20 182,60 209,50 222,20
200 8" 215,90 233,40 263,60 279,40
250 10" 268,20 287,30 317,50 339,80
300 12" 317,50 339,80 374,60 409,70
350 14" 349,20 371,60 406,40 450,80
400 16" 400,00 422,40 463,50 514,30
450 18" 449,30 474,70 517,00 549,40
500 20" 500,10 525,50 577,80 606,50
600 24"" 603,20 628,60 685,80 717,50
DIN INCH İç Ring Çapı Sarım İç Çapı Sarım Dış Çapı Merkez Ring Dış Çapı
15 1/2" 14,20 19,00 31,70 54,10
20 3/4" 20,60 25,40 39,60 66,80
25 1" 26,90 31,70 47,70 73,10
32 1.1/4" 38,10 47,70 60,40 82,50
40 1.1/2" 44,40 51,10 69,80 95,20
50 2" 55,60 69,80 85,80 111,20
65 2.1/2" 66,50 85,50 98,50 130,30
80 3" 81,000 101,60 120,60 149,30
100 4" 106,40 127,00 149,30 181,10
125 5" 131,80 155,70 177,80 215,90
150 6" 157,20 182,60 209,50 250,90
200 8" 215,90 233,40 263,60 308,10
250 10" 268,20 287,30 317,50 361,90
300 12" 317,50 339,80 374,60 422,40
350 14" 349,20 371,60 406,40 485,90
400 16" 400,00 422,40 463,50 539,70
450 18" 449,30 474,70 517,00 596,90
500 20" 500,10 525,50 577,80 654,00
600 24"" 603,20 628,60 685,80 774,70
